Minimalna ilość wody, którą powinniśmy dziennie spożywać wynosi około 1 litr. Wody mineralne, źródlane, z cytryną albo gazowane to podstawa naszej codziennej diety. Wiele się zmieniło od czasów, gdy musieliśmy wodę czerpać ze studni i podgrzewać w balii. Standard naszego życia nieustannie się podnosi między innymi poprzez rozwój technologii, a wraz z nią pojawiają się nowe problemy i wyzwania.
Przygotowanie ciepłej wody użytkowej, a bakteria Legionella.
Czy moduł świeżej wody jest rozwiązaniem? Jedną z kluczowych kwestii, którą muszą zapewnić instalacje przygotowania ciepłej wody użytkowej jest jej stan higieniczny osiągany między innymi poprzez zapobieganie gromadzeniu się w zbiorniku bakterii Legionelli. Wywołują one chorobę zwaną legionelozą, która może przybierać postać płucną, wywołać gorączkę lub powodować ogólne zakażenie organizmu. Temperatury, w których rozwija się bakteria oscylują między 25⁰C – 45⁰C. Jest to powód, dla którego w zbiornikach pojemnościowych, w których stoi woda, powinno się wykonywać przegrzew sanitarny do temperatury 70⁰C przez okres 30 min w odstępach 2-3 tygodniowych.
O ile w instalacjach wysokotemperaturowych nie jest to problemem, to w instalacjach niskotemperaturowych praca na wysokim parametrze jest niewskazana, biorąc pod uwagę współczynnik COP, który dla wyższych temperatur wyjściowych spada. Zazwyczaj w tym celu instaluje się grzałkę elektryczną, albo stosuje się metody chemiczne, które mogą mieć wpływ na smak oraz zapach wody. Co więcej, wymagają przygotowania instalacji ze specjalnych materiałów.
Zasada działania modułów świeżej wody
Idealnym rozwiązaniem są moduły świeżej wody, które energię pobierają ze zbiornika wody technicznej, natomiast woda użytkowa jest przygotowywana na bieżąco. Zasada działania tych modułów jest prosta. Wymiana ciepła odbywa się za pomocą płytowego wymiennika ciepła, która jest możliwa dzięki wyodrębnieniu dwóch układów: o wysokiej temperaturze medium oraz o temperaturze niższej. Cechą charakterystyczną wymienników tego rodzaju jest wysoka efektywność przy niskich kosztach eksploatacji. Podgrzewają one wodę w przepływie, sprawdzają się w sytuacjach, gdy zapotrzebowanie na c.w.u. jest bardzo zmienne: hale sportowe, baseny, szkoły bądź budynki wielorodzinne. Mają one również zastosowanie w budynkach, w których higiena jest szczególnie ważna, a w obecnych czasach powinna być priorytetem. Pozwalają one na przygotowanie odpowiedniej ilości wody na bieżąco.

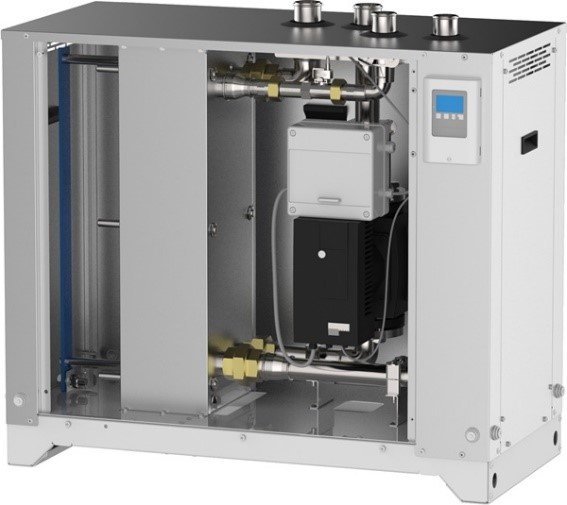

Rys. 1 Moduł świeżej wody Fiorini
W przypadku gdy zapotrzebowanie jest bardzo duże i trzeba je zapewnić szybko istnieje możliwość łączenia modułów równolegle w kaskady. Na rys.1 oraz 2 zostały przedstawione moduły świeżej wody SET 2.0 marki Fiorini w wersji standardowej oraz naściennej, dostępne u przedstawiciela producenta firmy Gazuno. Zostały one wyposażone w zaawansowaną elektronikę sterującą mającą za zadanie modulowanie przepływem w obwodzie pierwotnym. Pozwala to na odbiór świeżej, podgrzanej wody bez kamienia z funkcją odkamieniania. Komunikację pomiędzy poszczególnymi urządzeniami w kaskadzie umożliwia zastosowanie protokołu Modbus, dzięki czemu elektronika sama decyduje ile i jakie stacje świeżej wody mają się załączyć. Posiadają one również sterownik, który ma możliwość diagnostyki, jeżeli nastąpi dysfunkcja instalacji.

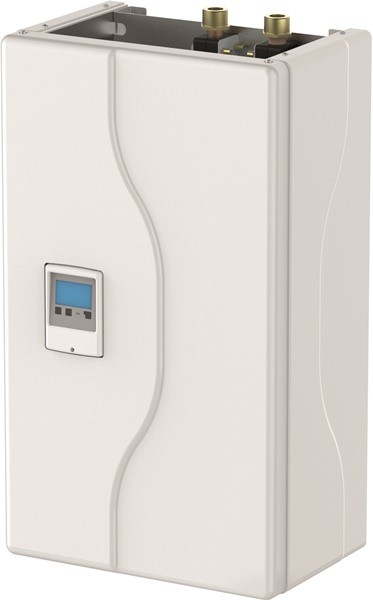

Rys. 2 Naścienny moduł świeżej wody Fiorini
Dlaczego warto stosować moduły świeżej wody w instalacjach?
Dodatkowe zalety stosowania tego rodzaju rozwiązania:
W instalacjach z pompami ciepła pozwalają na uzyskanie wysokiego współczynnika COP;
Niskie koszty eksploatacji oraz łatwość obsługi;
Graficzny wyświetlacz pokazujący temperaturę w instalacji oraz moc;
Łatwa oraz intuicyjna instalacja „Plug & Play”;
Kompaktowa wielkość urządzenia pozwala na znaczną oszczędność miejsca;
Możliwość montażu naściennego (rys. 2).
Szczególną uwagę należy zwrócić na prostotę doboru urządzenia. Kluczowym parametrem jest tzw. „peak”, czyli maksymalne zapotrzebowanie na wodę użytkową. Przykładowy dobór można ukazać dla domu jednorodzinnego. Zakładając, że w budynku znajdują się dwa prysznice, każdy zużywający 10 l/min oraz trzy krany każdy po 5 l/min, moduł dobieramy na maksymalne chwilowe zużycie wynosi 35 l/min.
Jednak czy sam moduł wystarczy do efektywnego przygotowania wody użytkowej?
Na to pytanie nie ma jednoznacznej odpowiedzi, ponieważ zależy to od typu źródła ciepła, z którym ma współpracować, a także od proporcji mocy. W instalacjach z urządzeniami, które mają możliwość modulacji mocy do zapotrzebowania i zład wody określony jest na podstawie minimalnej mocy, z którą pracuje jednostka grzewcza nie ma konieczności stosowania zbiorników buforowych, bądź wystarczą takie o małej pojemności. Przykładem takich urządzeń mogą być pompy ciepła typu split bądź kotły gazowe mające możliwość modulacji. Zbiornik buforowy jest wymagany w sytuacji, gdy źródło ciepła nie ma możliwości modulacji i gdy urządzenie mogłoby wyłączać się po powrocie zbyt wysokiej temperatury.

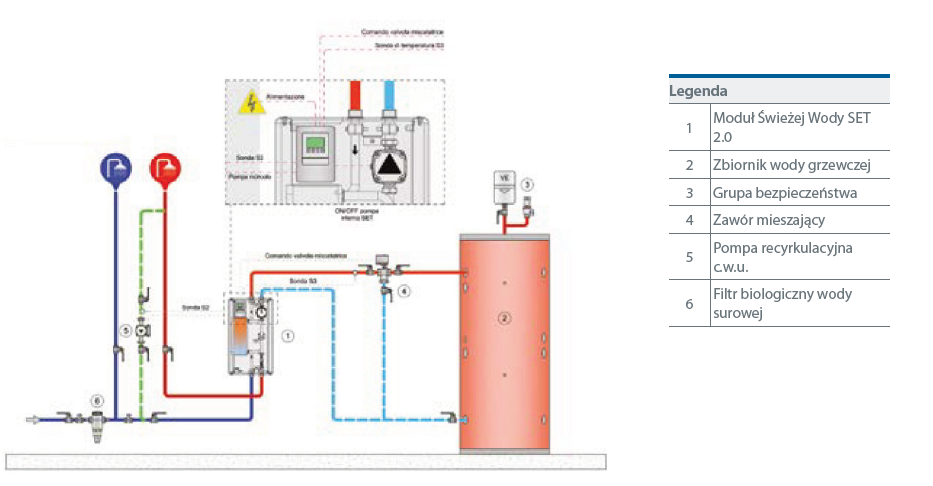

Typowa instalacja zestawu modułu świeżej wody SET 2.0 ze zbiornikiem buforowym zaworem mieszającym po stronie pierwotnej została omówiona na przykładzie (rys. 3). Obecność zaworu pomaga regulować temperaturę napływającą do modułu świeżej wody na wejściu. Pozwala to na bardzo precyzyjną regulację temperatury c.w.u. w układach niskotemperaturowych. W tym wariancie woda podgrzewana jest na zasadzie przepływu energią pochodzącą ze zbiornika wody grzewczej, co pozwala na rezygnację z dodatkowego zasobnika.
Rys. 3 Karta katalogowa GAZUNO: Moduł świeżej wody.
Lista zalet modułów świeżej wody jest niewątpliwie długa, samo nasuwa się pytanie, dlaczego, w porównaniu do tradycyjnych zasobników c.w.u. są one jeszcze tak rzadko stosowane? Odpowiedź jest prosta, tak jak z każdą nową technologią nie jest ona jeszcze w wystarczającym stopniu rozpoznawalna. Dynamicznie rozwijający się rynek urządzeń niskotemperaturowych w Polsce stawia przed producentami nowe wyzwania.
Jeżeli chcesz dowiedzieć się więcej o zaletach, możliwościach zastosowania modułów świeżej wody oraz dla jakich źródeł ciepła są one szczególnie polecane, zapraszamy do kontaktu z działem technicznym Gazuno.
